Ventilateur pour masque paintball (modèle SN47)
Bonjour à tous,
On a pas mal de sujets ouverts pour en parler, du coup je fait un sujet séparé pour partager le modèle que j'ai monté.
J'invite les autres à en faire autant quand ils se seront lancés, ça permettra de garder le meilleur concept.
Pour ma part, j'étais parti sur quelque chose qui ressemble visuellement aux ventilateurs spécial paintball vendus à prix d'or, et j'avais acheté les composants sur un site d'électronique qui s'appelle Gotronic (que je ne connaissais pas, il y a peut-être mieux). J'avais d'ailleurs envoyé un mail au site pour leur demander conseils et ils m'avaient bien conseillé sur les ventilateurs et le type de boitier d'alim adapté.
Je suis content du résultat et ça tient bon depuis 2 ans : moi qui sue énormément en jouant et qui a la tête comme une vraie cocote minute, ça me vire la buée en 1 min avec un seul ventilateur. Freeball a d'ailleurs pu juger de l'installation à Europaint, il en était satisfait.
A noter que ma seule compétence en électronique est de savoir souder à peu près proprement et d'avoir des notions superficielles en électronique, donc normalement c'est accessible à quiconque a un fer à souder.
J'avais pris de quoi faire 3 kits ventilateurs complets et m'en étais tiré pour un peu moins de 50 balles.
Je donne les liens des différents composants utilisés pour ceux qui veulent se lancer avec une solution éprouvée :
J'ai installé le ventilateur avec du petit fil de fer plastifié (je n'ai trouvé aucun cerflex assez petit pour passer par les trous aux 4 coins) et je l'ai tourné pour qu'il souffle vers l'intérieur du masque et non pour qu'il aspire, c'est un choix. J'avais lu pas mal de forums à l'époque et ceux qui montent 2 ventilateurs en cascade sur ce même type de montage conseillent d'en mettre un qui souffle l'air et un qui aspire. Mais vu l'efficacité d'un seul ventilo, je n'ai pas testé le montage double (car en plus, double consommation donc bon ...).
Voici quelques photos pour se rendre compte du montage.






Voilà, à dispo si vous avez des questions.
On a pas mal de sujets ouverts pour en parler, du coup je fait un sujet séparé pour partager le modèle que j'ai monté.
J'invite les autres à en faire autant quand ils se seront lancés, ça permettra de garder le meilleur concept.
Pour ma part, j'étais parti sur quelque chose qui ressemble visuellement aux ventilateurs spécial paintball vendus à prix d'or, et j'avais acheté les composants sur un site d'électronique qui s'appelle Gotronic (que je ne connaissais pas, il y a peut-être mieux). J'avais d'ailleurs envoyé un mail au site pour leur demander conseils et ils m'avaient bien conseillé sur les ventilateurs et le type de boitier d'alim adapté.
Je suis content du résultat et ça tient bon depuis 2 ans : moi qui sue énormément en jouant et qui a la tête comme une vraie cocote minute, ça me vire la buée en 1 min avec un seul ventilateur. Freeball a d'ailleurs pu juger de l'installation à Europaint, il en était satisfait.
A noter que ma seule compétence en électronique est de savoir souder à peu près proprement et d'avoir des notions superficielles en électronique, donc normalement c'est accessible à quiconque a un fer à souder.
J'avais pris de quoi faire 3 kits ventilateurs complets et m'en étais tiré pour un peu moins de 50 balles.
Je donne les liens des différents composants utilisés pour ceux qui veulent se lancer avec une solution éprouvée :
- Coupleur 3 piles 1,5V AAA (donc 4,5V à l'arrivée, beaucoup mieux que 9V pour les ventilos)
https://www.gotronic.fr/art-coupleur-3-piles-lr3-inter-bh431s-22845.htm - Fiches d'alim mâle et femelle
https://www.gotronic.fr/art-fiche-alim-cd013-14969.htm et https://www.gotronic.fr/art-fiche-alim-fa215p-59.htm
Je voulais pouvoir démonter le bloc piles sans avoir à démonter le ventilateur à chaque fois, donc j'avais rajouté cette prise.
Il y en a des beaucoup plus compactes qui existent mais une fois fixée sur le masque, ça aurait été impossible à manipuler, donc celles-là sont un peu grosses exprès, mais ça fait le taf : elles n'ont pas bougé depuis 2 ans. - Du fil pour relier tout ça
https://www.gotronic.fr/art-fil-de-cablage-fc25n-5076.htm et https://www.gotronic.fr/art-fil-de-cablage-fc25r-5082.htm
(2 couleurs c'est plus facile pour s'y retrouver ^^). - De la gaine thermo-rétractable pour protéger les fils
https://www.gotronic.fr/art-pochette-de-gaine-thermo-noire-gt40n-5175.htm - Le principal : le ventilateur !

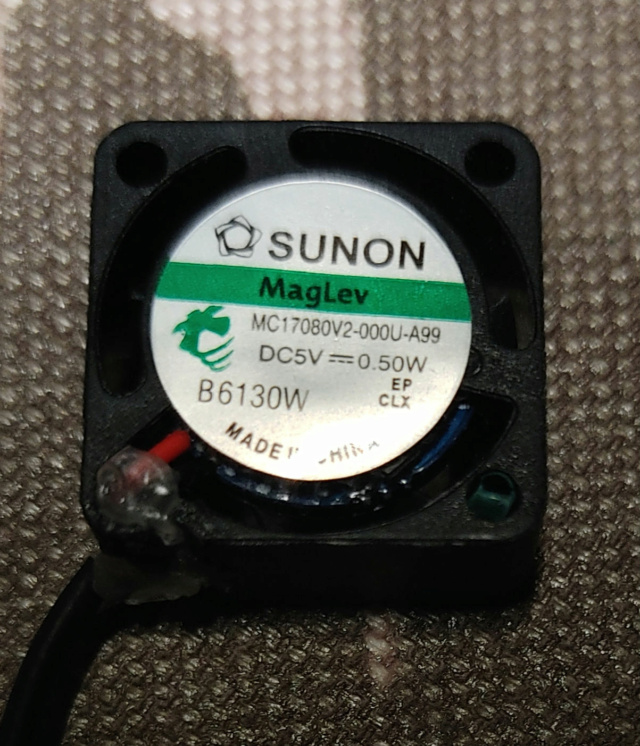

Cette taille passe parfaitement pour la plupart (tous ?) les masques et il est très très silencieux : https://www.gotronic.fr/art-mf17080v2-29417.htm
J'ai installé le ventilateur avec du petit fil de fer plastifié (je n'ai trouvé aucun cerflex assez petit pour passer par les trous aux 4 coins) et je l'ai tourné pour qu'il souffle vers l'intérieur du masque et non pour qu'il aspire, c'est un choix. J'avais lu pas mal de forums à l'époque et ceux qui montent 2 ventilateurs en cascade sur ce même type de montage conseillent d'en mettre un qui souffle l'air et un qui aspire. Mais vu l'efficacité d'un seul ventilo, je n'ai pas testé le montage double (car en plus, double consommation donc bon ...).
Voici quelques photos pour se rendre compte du montage.






Voilà, à dispo si vous avez des questions.
